| محل منبع: | شنژن چین |
|---|---|
| نام تجاری: | VEGASHINE / OEM |
| شماره مدل: | ATX-P6663A-Q170 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| جزئیات بسته بندی: | کارتن |
| زمان تحویل: | 3 تا 10 روز کاری |
| شرایط پرداخت: | T/T، Western Union، MoneyGram |
| قابلیت ارائه: | 1000 واحد در ماه |
| CPU: | سی پی یو ششم و هفتم i3-i5-i7 اینتل | رم: | سوکت رم 4*DDR4 تا 64 گیگابایت |
|---|---|---|---|
| شبکه محلی کابلی: | 3 * LAN گیگابیتی | نمایش دادن: | پشتیبانی از صفحه نمایش DP / DVI / VGA / HDMI |
| COM: | 6*RS232/ RS422/485 | اندازه: | 305x244 میلی متر |
| قدرت: | منبع تغذیه ATX | ||
| برجسته کردن: | H170 صنعتی PC صفحه اصلی, صنعتی PC صفحه اصلی Ddr4,Industrial PC Mainboard Ddr4 |
||

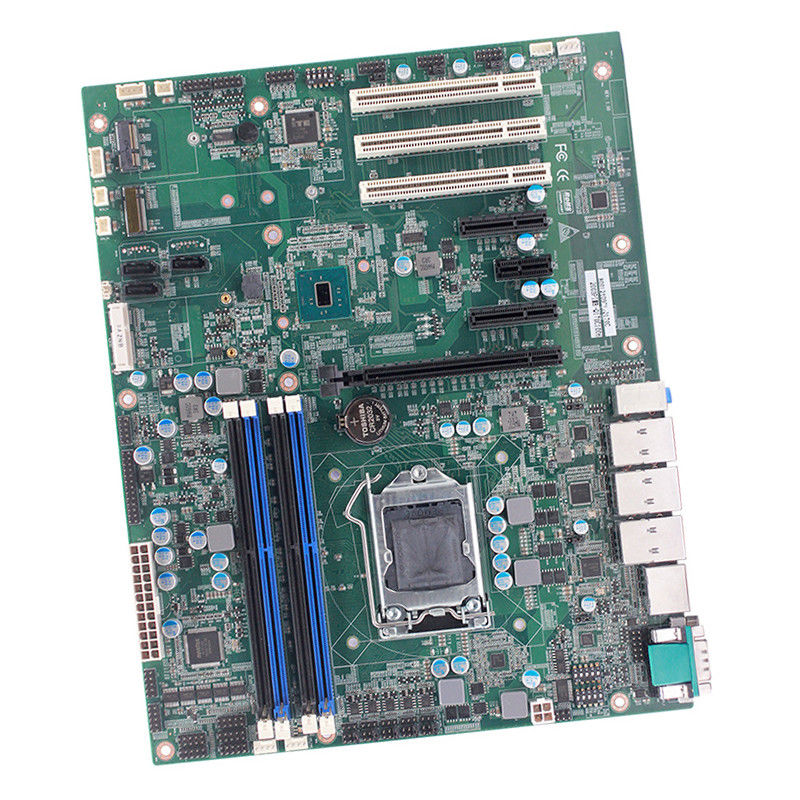

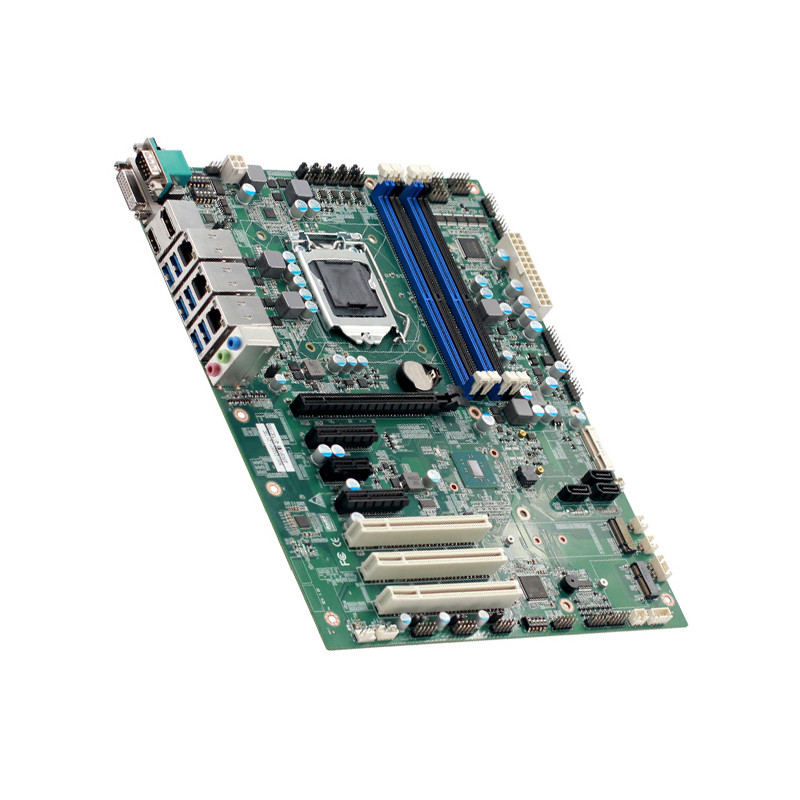

in-tel LGA1151 چیپست های H170/Q170 مادربرد 6pcie ddr4 صفحه اصلی صنعتی 6com 3lan 1*PCIE_X16, 2*PCIE_X4
ویژگی های کلیدی
پشتیبانی از سوکت LGA1151 اینتل 6th و 7th i3-i5-i7 CPU
چیپست Q170
پشتیبانی از سوکت رم 4*DDR4 تا 64 گیگابایت
گرافیک یکپارچه Intel® HD
پشتیبانی از صفحه نمایش DP / DVI / VGA / HDMI
6*RS232/ RS422/485
3 * LAN گیگابیتی
6*USB2.0
6*USB3.0
4*درگاه استاندارد SATAIII
2*M.2 اسکوکت
1*PCIE_X16
2*PCIE_X4
1*PCIE_X1
3* اسلات PCI
Mini-itx 305x244 میلی متر
منبع تغذیه ATX
مشخصات فنی
| سیستم پردازنده | CPU | پشتیبانی از پردازنده های نسل ششم، نسل هفتم Core، Pentium، Celeron اینتل |
| بسته CPU | LGA1151 | |
| چیپست | Q170 | |
| BIOS | EFI BIOS | |
| رم | معماری فناوری | دو کانال DDR4 2133 / 2400 مگاهرتز |
| اسلات | 4 اسلات حافظه DDR4، حداکثر پشتیبانی 64G | |
| ویدئو | کنترلر گرافیک | Intel HD Graphics 630 (مدل کارت گرافیک مربوط به CPU است) |
| VGA | 2 * 6، هدر پین 2.54 میلی متر، پشتیبانی از حداکثر وضوح 2048 * 1536 @ 50 هرتز | |
| HDMI | پشتیبانی از حداکثر وضوح (HDMI1.4) 4096 * 2304 @ 24Hz | |
| DP | پشتیبانی از حداکثر وضوح 4096 * 2304 @ 60 هرتز | |
| DVI | حداکثر وضوح از 1920 * 1200 @ 60Hz پشتیبانی می کند | |
| سه نمایش | پشتیبانی از سه صفحه نمایش همزمان یا ناهمزمان | |
| I / O backplane | بندر |
1 * DP 1 * HDMI 1 * DVI 3 * LAN 6 * USB3.0 1 * MIC-out / LINE-out / LINE IN |
| اینترنت | کنترل کننده |
2 * Intel I211AT Gigabit LAN 1 * Intel I219-LM Gigabit LAN |
| سمعی | کنترل کننده | رمزگشایی صدای Realtek HD ALC269Q-VB (LINE-OUT + MIC_IN + LINE-IN + SPKOUT) |
| سوپر I/O | کنترل کننده | NCT6106D |
| مانیتورینگ سخت افزاری | تایمر سگ نگهبان | 0-255 ثانیه، روال نگهبان را فراهم کنید |
| رابط ورودی/خروجی | یو اس بی |
6 * USB3.0 سازگار با USB2.0 / 1.1 6 * USB2.0، حداکثر پشتیبانی + 5 ولت / 1.5 آمپر |
| درگاه سریال |
6 * COM COM1 را می توان به عنوان RS232 / RS485 / RS422 (رابط DB9) از طریق سوئیچ DIP و تنظیمات BIOS انتخاب کرد. COM2، 3، 4، 5، 6 را می توان به عنوان RS232 یا RS485 (هدر پین) از طریق کلاهک جامپر و BIOS انتخاب کرد. |
|
| پورت چاپ | 1 * LPT | |
| PS / 2 | رابط 1 * PS / 2 پین | |
| GPIO | 2 * 8 بیت، روال ها را ارائه می دهد، ورودی / خروجی را آزادانه تعریف می کند، سطح 5 ولت @ 24 میلی آمپر | |
| اتوبوس توسعه | مینی پی سی | 1 اسلات Mini-PCIe، پشتیبانی از دستگاه PCIe |
| PCIE |
1 اسلات PCIEx16 2 اسلات PCIEx4 1 اسلات PCIEx1 |
|
| PCI | 3 اسلات PCI | |
| ذخیره سازی | M.2 | 1 کلید M: رابط باس 2242/2260/2280 SATA، 1 کلید E: رابط 2230 (WIFI) |
| SATA | 4 رابط استاندارد SATAIII، حداکثر سرعت انتقال 6 گیگابیت بر ثانیه | |
| منبع تغذیه | نوع قدرت | منبع تغذیه ATX |
| محیط کار | دمای عملیاتی | -20 ℃ ~ + 60 ℃ |
| دمای ذخیره سازی | -40 ℃ ~ + 85 ℃ | |
| رطوبت کاری | رطوبت نسبی 0٪ تا 90٪، بدون تراکم | |
| رطوبت ذخیره سازی | رطوبت نسبی 0٪ تا 90٪، بدون تراکم | |
| سیستم | Windows7 Windows10 Linux | |
| بعد فیزیکی | اندازه | 305x244 میلی متر |
| وزن | 0.5 کیلوگرم |
