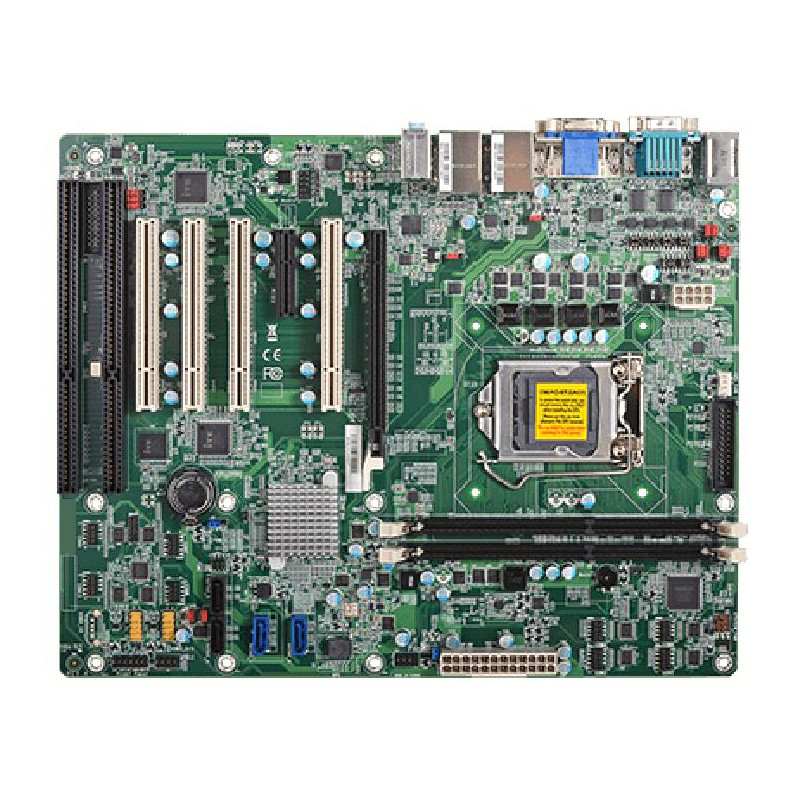

DFI HD620 Intel® H81 مادربرد با 2 اسلاوت ISA 10 COM دو لانه ATX صنعتی مادربرد

شماره مدل HD620-H81 مادربرد صنعتی Intel® LGA1150 ATX با 2*ISA، 4*PCI، 10*COM، 10*USB، دو LAN، DFI ATX مادربرد صنعتی/مادربرد برای کامپیوتر/سرور ISA

جزئیات سریع

--LGA 1150 سوکت CPU، پشتیبانی نسل چهارم اینتل^®CoreTMCPU

--چيپسيت اينتل^®H81

-- پشتیبانی 2* DDR3 تا 16GB

--1* PCIe x16

--1 * پی سی ای ال x4 (سگنال x1)

--4 * PCI

--2* ISA

--1 *VGA،

--1 *DVI-D

--2* شبکه ی محلی گیگابیت

--10* COM

--10* USB: 2* USB 3.0، 8 *USB 2.0

--4* SATA: 2 * SATA 3.0، 2* SATA 2.0

--1* موازی

-- ابعاد:فاکتور فرم ATX،305mm (12") x 244mm (9.6")

مشخصات

پردازنده

پردازنده های Intel® CoreTM نسل چهارم، سوکت LGA 1150
پردازنده Intel® CoreTM i7-4790S، 8M Cache، 4.0 گیگاهرتز، 65 وات
پردازنده Intel® CoreTM i7-4770S، 8M Cache، 3.9 گیگاهرتز، 65 وات
پردازنده Intel® CoreTM i7-4770TE، 8M Cache، 3.3 گیگاهرتز، 45 وات
پردازنده Intel® CoreTM i5-4590S، 6M Cache، 3.7 گیگاهرتز، 65 وات
پردازنده Intel® CoreTM i5-4590T، 6M Cache، 3.0 GHz، 35W
پردازنده Intel® CoreTM i5-4570S، 6M Cache، 3.6 گیگاهرتز، 65 وات
پردازنده Intel® CoreTM i5-4570TE، کش 4M، 3.3 گیگاهرتز، 35 وات
پردازنده Intel® CoreTM i3-4360، حافظه کش 4M، 3.7 گیگاهرتز، 54 وات
پردازنده Intel® CoreTM i3-4350T، کش 4M، 3.1 گیگاهرتز، 35 وات
پردازنده Intel® CoreTM i3-4340TE، کش 4M، 2.6 گیگاهرتز، 35 وات
پردازنده Intel® CoreTM i3-4330، کش 4M، 3.5 گیگاهرتز، 54 وات
پردازنده Intel® CoreTM i3-4330TE، کش 4M، 2.4 گیگاهرتز، 35 وات
پردازنده Intel® Pentium® G3420، 3M Cache، 3.2 گیگاهرتز، 53 وات
پردازنده Intel® Pentium® G3320TE، 3M Cache، 2.3 گیگاهرتز، 35 وات
پردازنده Intel® Celeron® G1820، 2M Cache، 2.7 GHz، 53W
پردازنده Intel® Celeron® G1820TE، کش 2M، 2.2 گیگاهرتز، 35 وات

تراشه

چیپست Intel® H81

حافظه

دو DIMM ۲۴۰ پین تا ۱۶ گیگابایت دو کانال DDR3 1333/1600MHz

بایوس

AMI SPI 64Mbit

گرافیک

گرافیک های اینتل HD

OpenGL 40، DirectX 111

1 x DVI-D
1 x VGA
DVI-D / VGA: وضوح تا 1920x1200 @ 60Hz

رابط توسعه

1 x PCIe x16 (Gen 2)
1 x PCIe x4 (Gen 2)
4 x PCI
2 x ISA

صدا

کدک صوتی Realtek ALC886

کنترلر اترنت

1 x Intel® 82574 PCIe (10/100/1000Mbps)
1 x Intel® I217LM (10/100/1000Mbps)

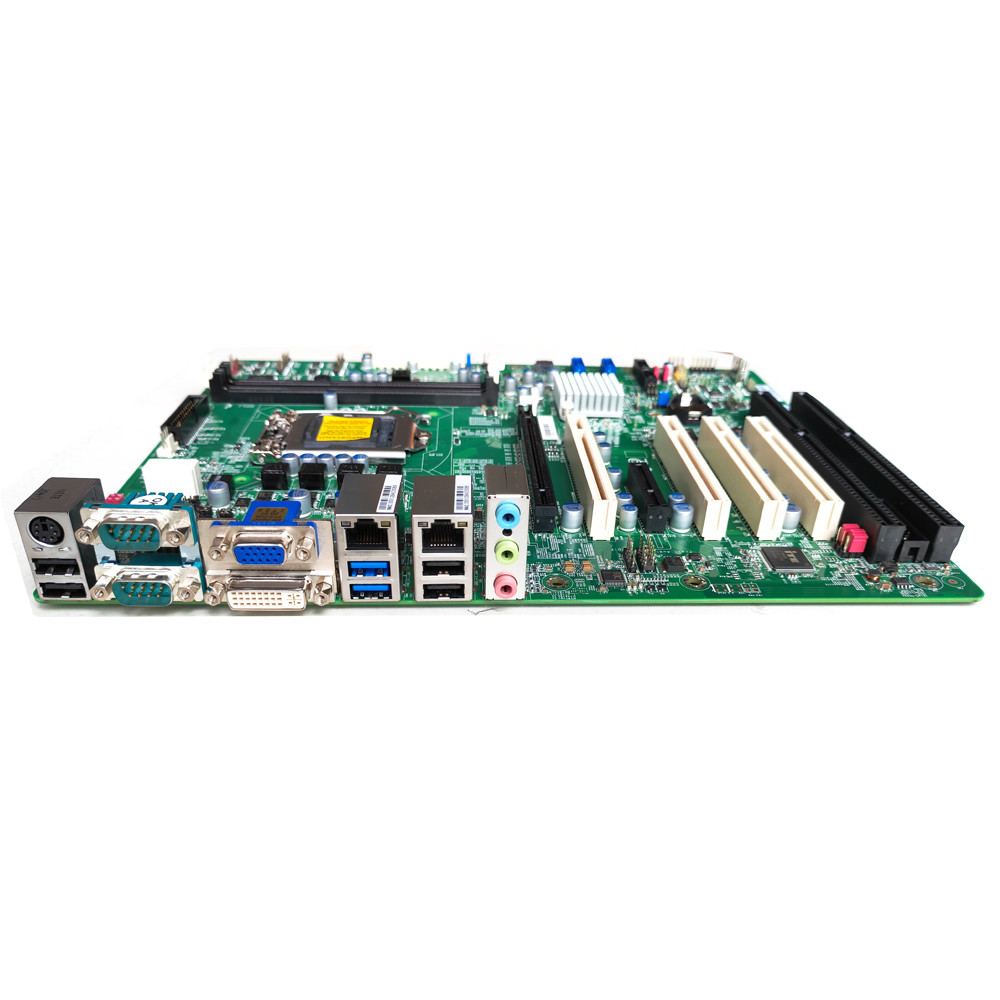

I/O عقب

2 x GbE (RJ-45)

2 × RS-232/422/485 (RS-232 w/ قدرت) (DB-9)

2 x USB 3.0
4 x USB 20

1 x PS/2 (مینی-DIN-6)

1 x VGA
1 x DVI-D

صدا: 1 × خط خارج: 1 × میکروفون: 1 × خط در:

I/O داخلی

8 x RS-232 (2.0mm pitch)

4 × USB 2.0 یا 1 USB 2.0 عمودی*

1 × صوتی (خط خارج/میکروفون)
1 × S/PDIF

2 x SATA 3.0 (تا 6Gb/s)
2 x SATA 2.0 (تا 3Gb/s)

1 x 8 بیت DIO

ساعت نگهبان

خروجی و فواصل: تنظیم مجدد سیستم، قابل برنامه ریزی از طریق نرم افزار از 1 تا 255 ثانیه

TPM در دسترس در صورت درخواست

قدرت

قدرت ATX

قدرت 8 پین ATX 12V
قدرت ATX 24 پین

مصرف

حالت بیکار: i7-4770S 65W: 12V @ 1.1922A (14.3064W) ، 5V @ 0.8850A (4.425W) ، 3.3V @ 0.8183A (2.70039W)
حداکثر: i7-4770S 65W: 12V @ 4.2839A (51.4068W) ، 5V @ 1.4762A (7.381W) ، 3.3V @ 0.9035A (2.98155W)

باتری RTC: CR2032 Coin Cell

پشتیبانی از سیستم عامل

ویندوز XP Professional x86 و SP3 (32 بیتی) (فعالیت محدود)
ویندوز 7 Ultimate x86 و SP1 (32 بیتی)
ویندوز 7 Ultimate x64 و SP1 (64 بیتی)
ویندوز 8 شرکت x86 (32 بیت)
ویندوز 8 شرکت x64 (64 بیت)


محیط زیست

درجه حرارت

عملکرد: 0 تا 60 درجه سانتیگراد
نگهداری: -20 تا 85 درجه سانتیگراد

رطوبت

عملکرد: 5 تا 90% RH
ذخیره سازی: 5 تا 90٪ RH

MTBF

435،517 ساعت @ 25°C؛ 253,313 ساعت @ 45°C
مدل محاسبه: Telcordia Issue 2، روش I مورد 3
محیط زیست: GB، GC ️ زمین خوش خیم، کنترل شده

ابعاد

فاکتور فرم ATX 305mm (12") x 244mm (9.6)

ارتفاع

PCB: 1.6mm
سمت بالا: 38.5mm
قسمت پایین: 4.4mm
