| محل منبع: | شينزين چين |
|---|---|
| نام تجاری: | VEGASHINE / OEM |
| Model Number: | ITX-Z6741D-11 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| جزئیات بسته بندی: | کارتن |
| زمان تحویل: | 3 تا 10 روز کاری |
| شرایط پرداخت: | T/T، وسترن یونیون، مانی گرام |
| قابلیت ارائه: | 1000 واحد در ماه |
| CPU: | پشتیبانی از پردازنده Intel®tiger Lake-UP3 (1135G7/1145G7 ، و غیره) | رم: | DDR4 3200MHz ، MAX64GB |
|---|---|---|---|
| شبکه محلی کابلی: | 1*Gigabit LAN (LAN دوگانه برای انتخاب) | نمایش دادن: | خروجی LVDS1/EDP1+EDP2+HDMI+VGA |
| COM: | 6*کام | اندازه: | 170 x 170 میلی متر |
| قدرت: | منبع تغذیه DC 12 ~ 19V |
ویژگی های اصلی
--- پشتیبانی از پردازنده Intel®Tiger Lake-UP3 (1135G7/1145G7، و غیره)
--- پشتیبانی از دو کانال SO-DIMM، DDR4 3200MHz، Max64GB
--- پشتیبانی از خروجی LVDS1/EDP1+EDP2+HDMI+VGA، چهار
به صورت هم زمان و هم زمان نمایش داده می شود
--- کارت شبکه گیگابیت 1* ریالتک RTL8111H/8111G
(متمرکز دوگانه اختیاری)
--- پشتیبانی از 2*USB3.2 Gen2 (10Gbps) ، 2*USB3.2 Gen1 (5Gbps)
--- 7*USB2.0
--- 6*COM (حمایت از COM2/3 دو طرفه RS485)
--- 1*M.2 M کلید پشتیبانی از PCIEX2/SATA سازگار؛ 1*SATAIII ((6.0
گب/ ثانیه)
--- کلید 1*M.2 E، از گسترش ماژول Wifi6/Bluetooth پشتیبانی می کند.
--- کلید 1*M.2 B، از گسترش ماژول 4G/5G پشتیبانی می کند (اختیاری)
--- 1*اسلات کارت سیم
--- منبع برق DC 12 ~ 19V (12V نیاز به یک آداپتور 7A یا بالاتر)
--- اندازه: 170*170 میلی متر مادربرد ITX
مشخصات
| پردازنده |
پردازنده Intel® Tiger Lake-UP3 (i3-1125G4 / i5-1135G7 / i5-1145G7 / i7-1165G7 / i7-1195G7 / i7-11390H) |
| تراشه | Intel® SOC |
| تراشه نمایش | گرافیک های Intel® Iris® Xe |
| نمایش خروجی | LVDS1/EDP1 + EDP2 + HDMI + VGA |
| چند صفحه نمایش | از نمایش اسینکرون در چهار صفحه پشتیبانی می کند |
| پورت های USB | 2 × USB 3.2 Gen2 (10Gbps) 2 × USB 3.2 Gen1 (5Gbps) 7 × USB 20 |
| حافظه | 2 × اسلات SO-DIMM، DDR4 3200MHz، پشتیبانی تا 32GB |
| اثرات صدا | کنترل کننده رمزگشایی صوتی ALC897 تقویت کننده قدرت مستقل NS4251 (3W @ 4Ω MAX) |
| کارت شبکه | 1 × Realtek RTL8111H/8111G گیگابیت اترنت (شبکه دوگانه اختیاری) |
| ذخیره سازی | 2 × M.2 M کلید، پشتیبانی از PCIe x2 / SATA سازگار 1 × SATA III (6.0 گیگابایت در ثانیه) |
| اسلات های توسعه | کلید 1 × M.2 E، پشتیبانی از گسترش ماژول Wi-Fi 6 / بلوتوث کلید 1 × M.2 B، پشتیبانی از گسترش ماژول 4G/5G 1 × اسلات کارت سیم |
| پورت های COM | کنترل کننده IT8786E-I |

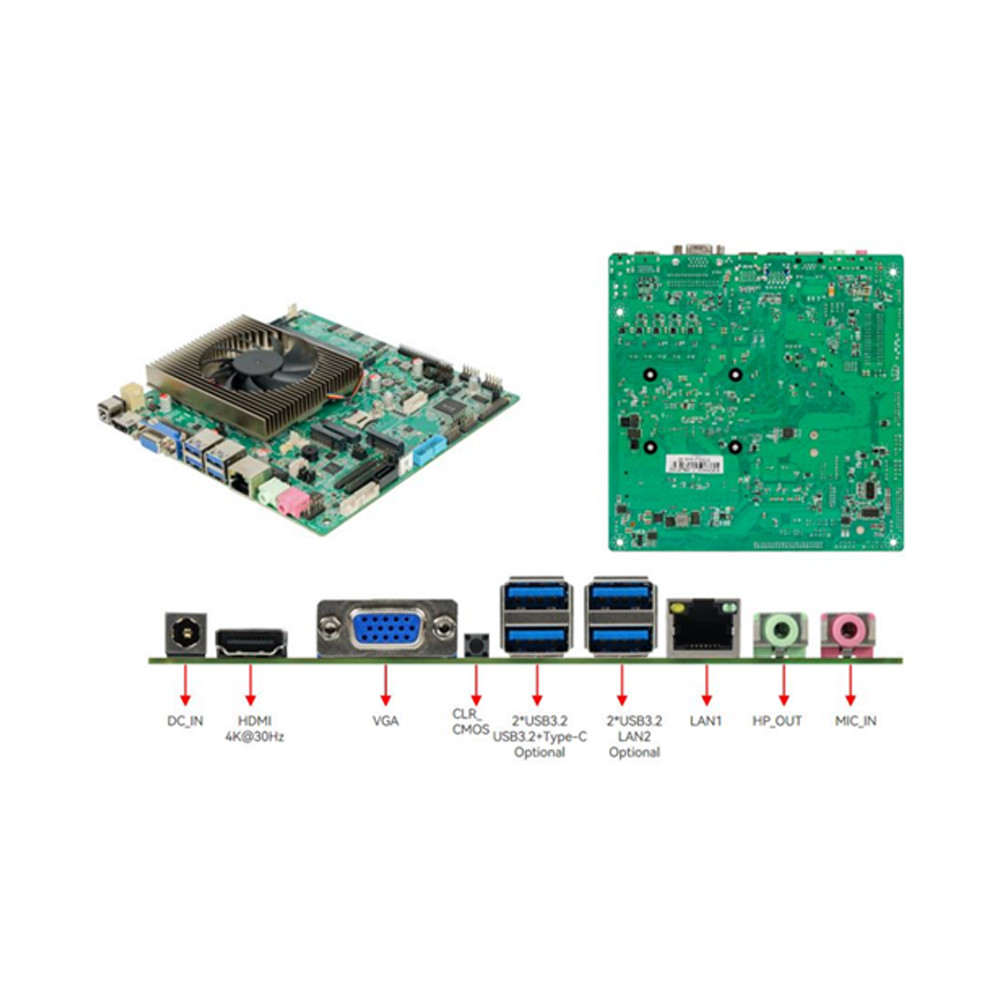

| رابط I/O عقب | 1* DC_IN |
| 1*HDMI | |
| 1* VGA | |
| 1* دکمه CLR_CMOS | |
| 2*USB3.2 Gen2 ((10Gbps) | |
| 2*USB3.2 Gen2 (۱)LAN/نوع C اختیاری است) | |
| 1*LAN1 | |
| 1*F_OUT | |
| 1*F_MIC | |
|
I / O داخلی کانکتور |
1*F_AUDIO pin1*فلک اسپیکر |
| 1*پین INVERT | |
| 2*پین های EDPپین LVDS | |
| 1*پین BKCL | |
| 1*پین SATA،1*پين SATA_PWR | |
| 1*F_USB1 (توسعه پذیر 2*USB3.2 Gen1) | |
| 3*F_USB2.0 (می تواند به 5 گسترش یابد)*USB2.0) | |
| 1*پین LPT | |
| 1*JPS2 پین | |
| 1*پین GPIO | |
| 1*پین TPM | |
| 1*F_PANEL پین | |
| پین های 6*COM | |
| 1پین CFAN،1پین SFAN | |
| 1پین JHDMI،1پین JVGA | |
| سوکت 1*ATX_IN | |
| بایوس | بایوس AMI |
| منبع برق | ورودی برق DC 4PIN ATX 12 ~ 19V |
| سیستم خنک کننده | شامل یک رادیاتور CPU جدید است |
| محیط کار | دمای: -15 ~ 60 °C؛ رطوبت 0% ~ 95%، بدون فشرده سازی |
| اندازه | 170*170 میلی متر مادربرد ITX |
مدل پردازنده های پشتیبانی:
ITX-Z6741D-11-I3 (i3-1125G4 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1135G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1145G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-1165G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-1195G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-11390H، 6*COM,1*LVDS,1*EDP PIN,1*LAN)
